在工业自动化、新能源发电、轨道交通及电力推进等关键领域，高精度电流测量直接决定了系统的性能、安全与效率。面对800-5000A大电流测量场景，传统传感器常因量程不足、精度衰减及环境适应性差等问题难以满足需求。芯森电子推出的HK4V H00系列高性能开环霍尔电流传感器，凭借其宽量程覆盖与高精度测量能力，为各类工业应用提供稳定可靠的电流监测方案。
一、工业大电流测量的技术挑战
在大功率工业应用中，电流测量面临以下核心挑战：
量程限制：工业配电、电力推进及特种taptap手球 设备中电流常超1000A，传统传感器难以覆盖。
精度衰减：高频谐波、脉冲电流导致测量误差增大，影响系统控制精度。
环境适应性：高温、振动、电磁干扰等恶劣工况对传感器稳定性和寿命构成严峻考验。

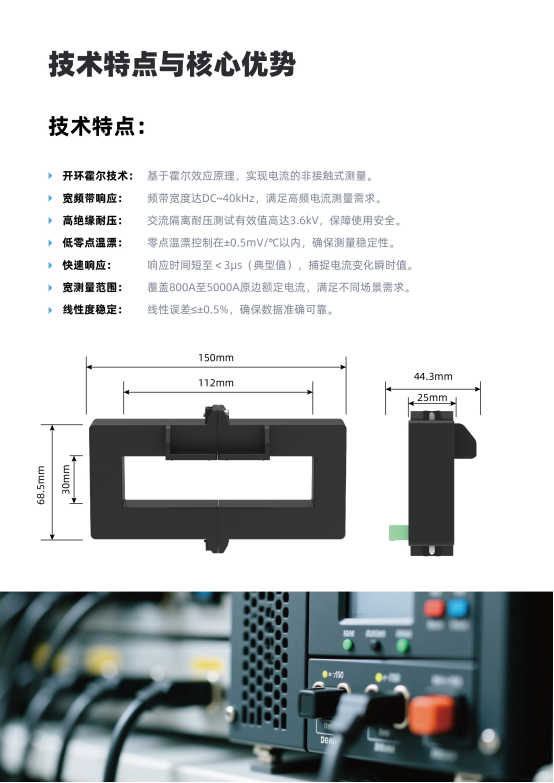

二、HK4V H00系列技术优势：精准、安全、可靠
800-5000A宽量程，多场景覆盖
HK4V H00系列提供7种标准型号，覆盖±800A至±5000A原边电流，支持双向测量，适用于不同电流等级的应用场景。
高精度与快速响应
精度＜±1%，线性度≤±0.5%，零点温漂＜±0.5mV/℃
响应时间≤3μs，频带宽度DC~40kHz
非接触测量，无插入损耗，避免传统分流电阻的精度局限
高绝缘与强环境适应性
原副边绝缘耐压：6kV AC / 6.6kV 瞬态
工作温度：-40℃~+85℃，存储温度：-50℃~+105℃
符合IEC 61800-5-1安全标准
开口式设计，安装便捷
无需断开主电路，支持母排直接穿芯安装，极大简化现场部署。

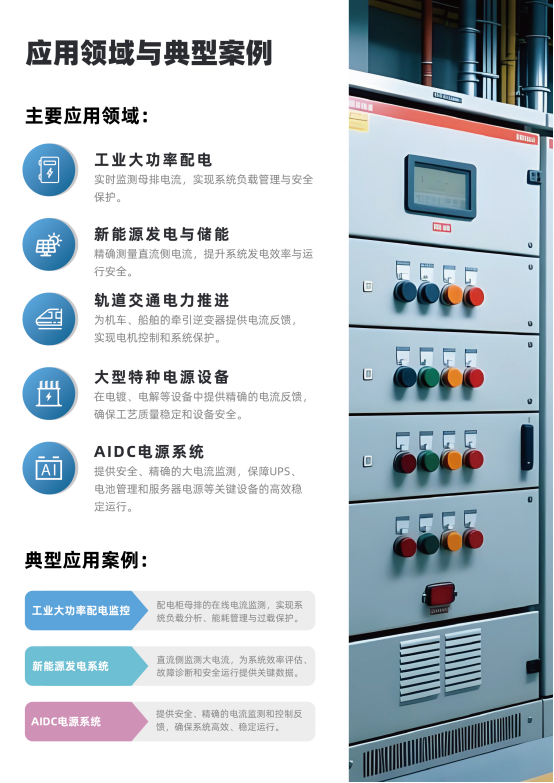

三、典型应用领域
工业大功率配电与控制系统
实时监测配电柜母排电流，实现负载管理、能耗分析与过载保护，保障电网安全稳定运行。
新能源发电与储能系统
精确测量光伏/储能直流侧电流，提升系统发电效率，支持故障诊断与安全运行。
轨道交通与船舶电力推进
为机车、船舶牵引逆变器提供高精度电流反馈，实现电机精准控制与系统保护。
大型特种电源设备
在电镀、电解等设备中提供精确电流反馈，确保工艺质量稳定与设备安全。
AIDC电源系统
为UPS、电池管理与服务器电源提供安全、精确的电流监测，保障关键设备高效稳定运行。
四、典型应用场景分析
变频调速系统
凭借40kHz频响宽度，精准捕捉含高频谐波的电流波形，为电机矢量控制提供准确数据，提升系统动态性能。
不间断电源（UPS）
≤3μs的快速响应能力，实时监测输出电流突变，及时触发过流保护，确保服务器等关键负载不间断运行。
电池管理系统（BMS）
宽量程覆盖与双向测量能力，精准跟踪电池充放电电流，为SOC估算与充放电策略优化提供可靠数据支撑。
五、总结
HK4V H00系列霍尔电流传感器以800-5000A宽量程、＜±1%高精度及工业级可靠性为核心优势，结合开口式设计和高绝缘安全性，为工业大功率配电、新能源发电、轨道交通、特种电源等领域提供了完整的电流测量解决方案。
未来，随着工业自动化与能源互联网的深入发展，HK4V H00系列将继续为各行业提供精准、可靠的电流感知能力，推动智能电网与工业数字化迈向更高水平。
