Profinet 从站转 Profibus 主站协议转换网关详解，建议点赞收藏
术语
PROFIBUS：用在自动化技术的现场总线标准。
PROFINET：由国际 PROFIBUS 国际组织推出，是新一代基于工业以太网技术的自动化总线标
准。
网关功能
本产品实现 PROFIBUS 网络和 PROFINET 网络之间无缝内部连接至控制系统及所连
接的设备。该网关可实现在两个网络之间快速传输循环 I/O 数据。
网关特点
应用广泛：本产品应用于支持 PROFIBUS 接口的变频器、智能现场测量设备、仪表、PLC、
DCS、FCS 等等。
疆鸿智能智能 Profinet 从站转 Profibus 主站用户手册
配置简单：用户不必了解 PROFIBUS 和 PROFINET 细节，只需要参考手册，根据要求就能配
置网关，不需要复杂编程，即可在短时间内实现连接功能。
技术指标
JH-PN-MPB 设备在 PROFIBUS 一侧为 PROFIBUS DP 主站，在 PROFINET 一侧可以作为
PROFINET 从站。
支持标准的 PROFINET I/O 协议。
PROFINET 支持的最多 16 个槽位，支持最大的输入字节数为 1440 字节，最大的输出字
节为 1440 字节，输入输出字节的长度由 TIA Portal 设定。
支持的模块类型：
001 byte Input
001 word Input
001 Dword input
002 Dword input
004 Dword input
008 Dword input
016 Dword input
032 Dword input
064 Dword input
128 Dword input
001 byte Output
001 word Output
001 Dword Output
002 Dword Output
004 Dword Output
008 Dword Output
016 Dword Output
032 Dword Output
064 Dword Output
128 Dword Output
在 PROFIBUS 侧，该设备集成了 PROFIBUS DP 主站接口，PROFIBUS DP 网络组
态由配置软件完成，最多支持 125 个从站；
PROFIBUS DP V0、V1 协议规范
强大的主站接口，最大支持波特率为 12M
每个方向支持最大 512 字节的输入输出数据
供电：24VDC(±5％)，最大功率 3.5W
工作环境温度：-25～55℃，湿度≤95%
防护等级：IP20

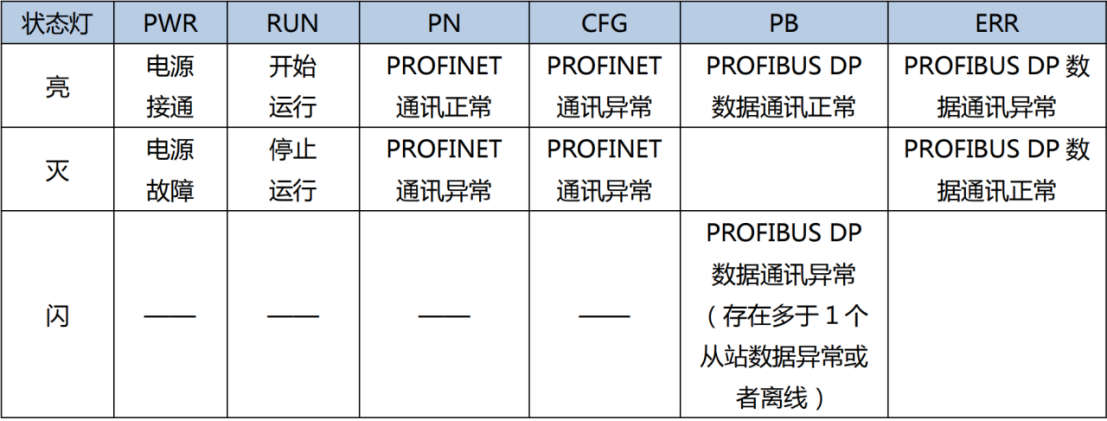

指示灯定义
应用拓扑图
配置模块
正确连接taptap手球 ，通过网口将 JH-PN-MPB与 PC相连 ，给JH-PN-MPB 上电 ；
打开配置软件 ，根据需求在配置软件中进行配置 ，包括 DP主站、从站属性参数等 ；
点击工具栏中的“生成程序”、“下载 程序”按钮，将配置下载到 JH-PN-MPB中 ；
在 TIAPortal中配置相应的组态 ，包括要配置的模块 ，目标设备（ JH-PN-MPB ）的 IP地址及设备名称 ；
将 TIAPortal的组态配置下载到 PLC 中 ；
等待大约10 秒 ，JH-PN-MPB会与 PLC 之间建立连接 ，此时 PN 指示灯灯常亮。
正确连接 DP从站 ，DP网络通讯正常后 ，PB 指示灯常亮。
总结
PROFINET转PROFIBUS协议转换网关，是工业自动化系统中实现异构网络融合与协议互操作的核心组件。该设备凭借工业级硬件设计及先进的协议栈处理机制，在PROFINET（基于以太网的实时工业协议）与PROFIBUS-DP（现场总线协议）之间建立高可靠性、低延迟的数据通道，实现两种不同通信架构间的精准协议转换与数据无缝传输。
网关采用双向数据映射机制，支持周期性taptap安装正版入口周期性数据的实时交换，并具备帧重组、时序同步与差错控制功能，确保在复杂工业环境中维持通信的一致性与确定性。其内置的智能路由与缓存管理算法，有效避免数据包丢失与冲突，显著提升系统整体通信效率与稳定性。
该解决方案不仅突破了PROFINET与PROFIBUS在物理层、数据链路层及应用层协议上的异构壁垒，还支持多主站配置、从站动态响应及诊断信息透传，具备优异的网络适应性与带载能力。可广泛应用于智能制造、流程工业及交通基础设施等场景，为构建统一、开放且易于维护的自动化系统提供底层通信保障。
我们可为贵方提供基于具体应用场景的深度性能分析，包括通信实时性（响应时间、抖动控制）、负载能力（最大从站数、数据吞吐量）、冗余机制及诊断功能等方面的详细参数与测试报告。欢迎与我们进一步交流，共同设计符合您系统需求的网关部署方案，助力实现设备互联与生产数字化升级。
