秒表设计Verilog代码Quartus仿真

名称：秒表设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

秒表设计

1、具有启动，暂停，复位功能

2、显示分、秒、毫秒

3、毫秒精确到10毫秒

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

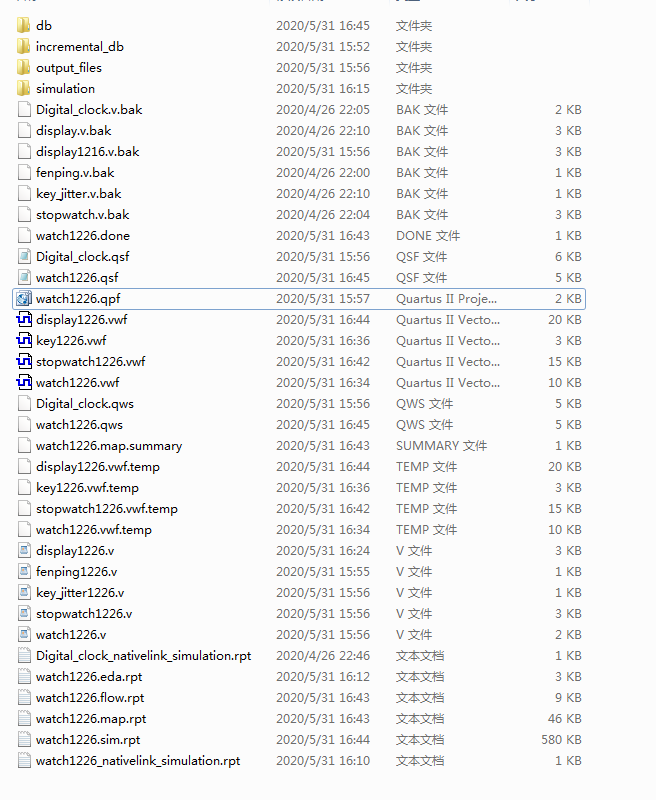

1. 工程文件

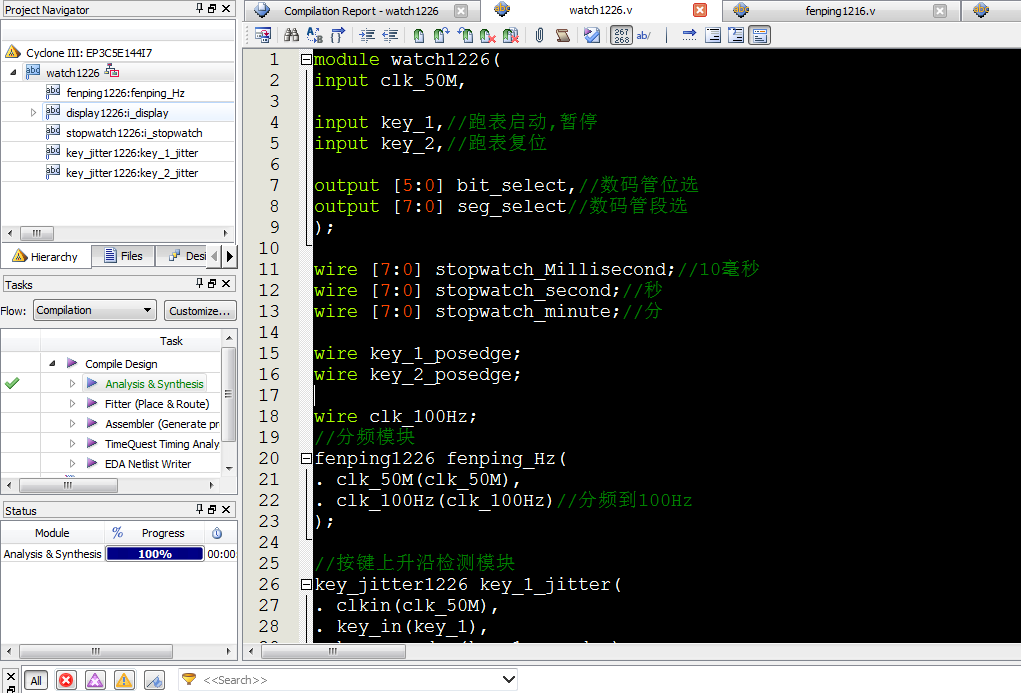

2. 程序文件

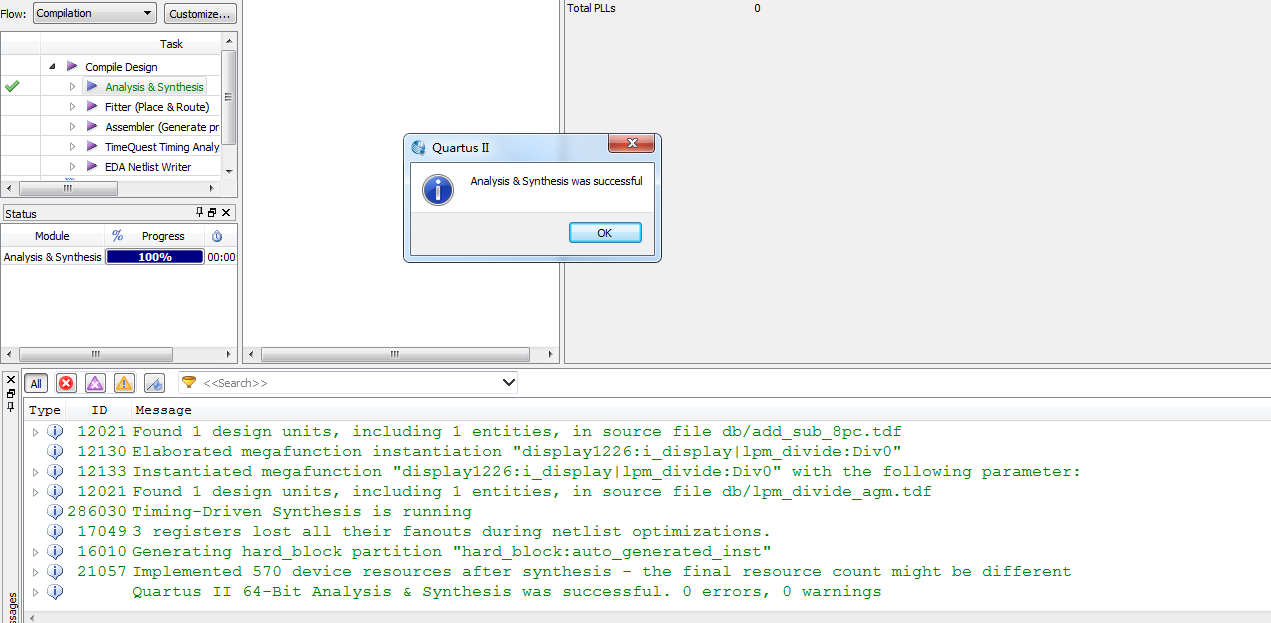

3. 程序编译

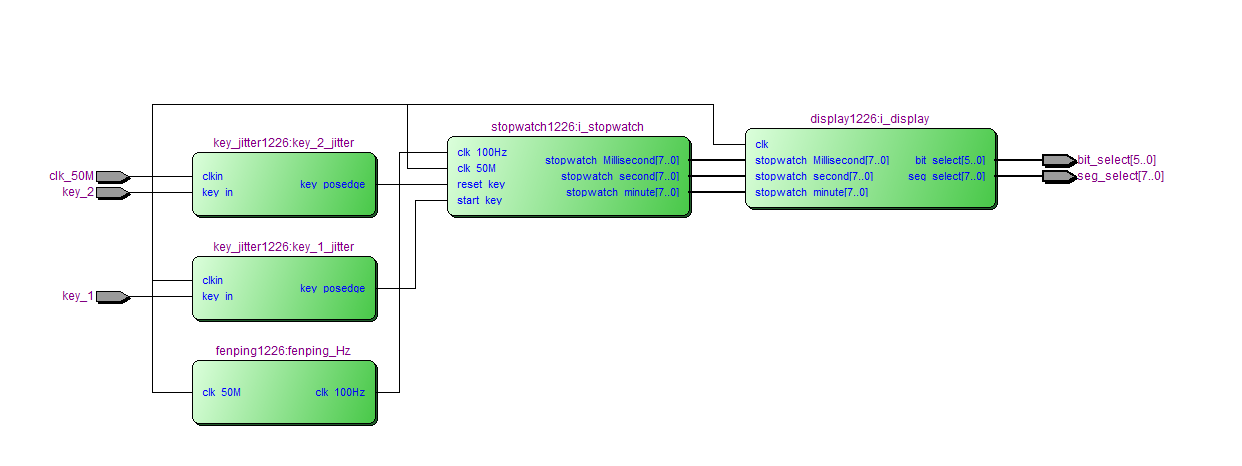

4. RTL图

5. 仿真图

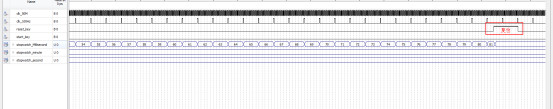

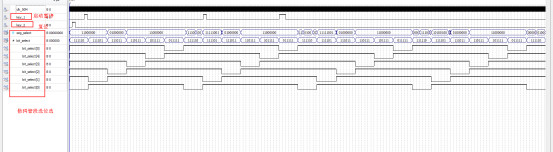

整体仿真

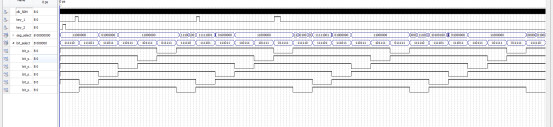

按键上升沿模块仿真

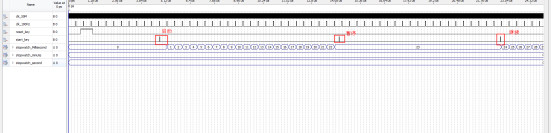

控制模块仿真

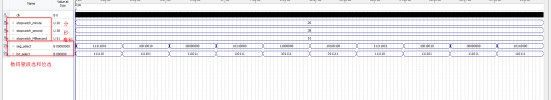

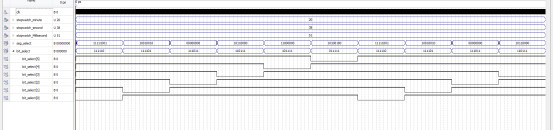

显示模块仿真

部分代码展示:

//跑表模块
module stopwatch1226(
input clk_50M,
input clk_100Hz,//100Hz--对应10ms
input start_key,//启动//暂停
input reset_key,//复位
output [7:0] stopwatch_Millisecond,//10毫秒
output [7:0] stopwatch_second,//秒
output [7:0] stopwatch_minute//分
);
parameter idle_state=3'd0;
parameter cnt_time_state=3'd1;
parameter hold_time_state=3'd2;
parameter reset_time_state=3'd3;
reg [2:0] state=3'd0;
//计时状态机
always@(posedge clk_50M)
if(reset_key)
state<=reset_time_state;//复位状态
else
case(state)
reset_time_state://复位状态
state<=idle_state;
idle_state://空闲状态
if(start_key)
state<=cnt_time_state;
else
state<=idle_state;
cnt_time_state://计时状态
if(start_key)
state<=hold_time_state;
else
state<=cnt_time_state;
hold_time_state://暂停状态
if(start_key)
state<=cnt_time_state;
else
state<=hold_time_state;
default:;
endcase

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1056
