摩尔线程显卡拆解：可以不用，但不能没有

最近摩尔线程的上市真可谓轰轰烈烈，造富了一大批人。不管资本市场如何演绎，公司最终的竞争力还是要靠产品说话。目前摩尔线程的产品在市面上都有售卖，所以性能和功能到底怎样用过的小伙伴应该都清楚。而今天点点手机版网页打不开将拆解摩尔线程推出的一款入门级显卡S10。

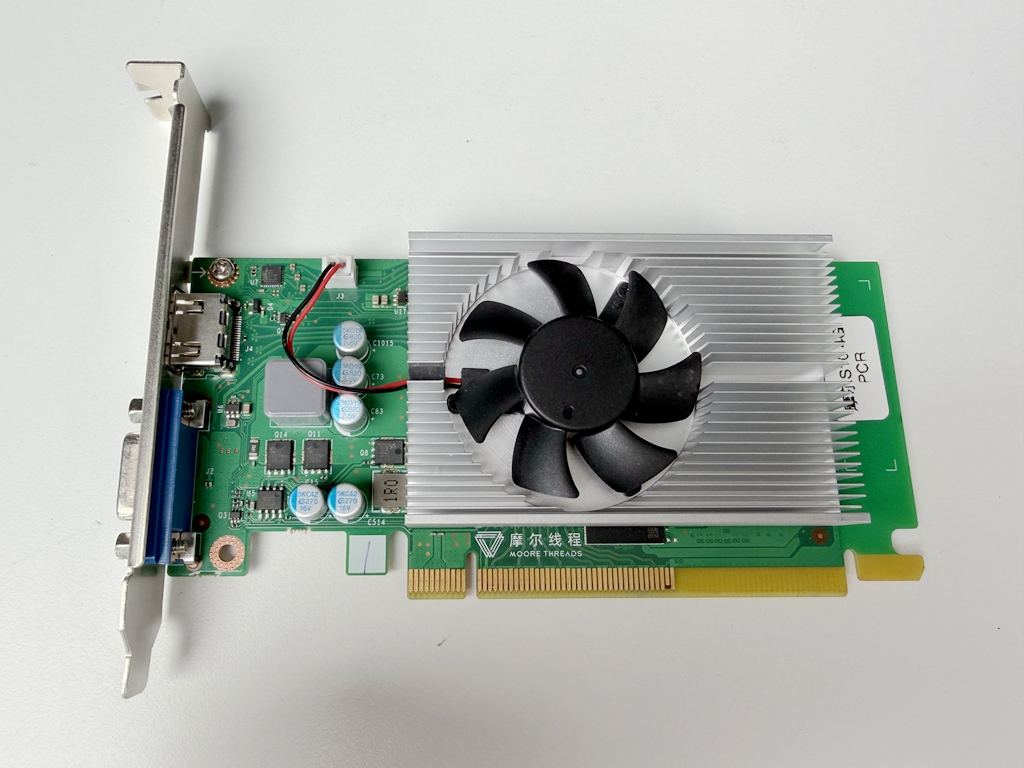

S10主要是面向办公、高清视频播放、多人视频会议等场景，并不是为高性能游戏设计，它核心价值在于低功耗设计，无需外接供电；良好的兼容性，基于摩尔线程自研的MUSA统一系统架构；并且它也支持支持4K 60Hz显示输出，能胜任各种视频会议和高清视频播放。仔细观察外观可以发现只有VGA跟HDMI接口输出，另外显卡正面带有一个散热风扇。接下来进行拆解，看看基于国产GPU的显卡硬件方案又是怎样的？

拆解

取下散热风扇模组基本就拆解完成了。散热铝块和GPU之间涂抹了导热硅脂，拆解过程中一并清理干净了，可以直接看到GPU点点taptap安卓上摩尔线程的英文名以及型号丝印。

从官网的资料来看，S10显卡上的GPU基于第一代MUSA统一系统架构。该架构构建了一个从底层硬件到上层软件的全栈技术体系，其核心组件包括统一的点点taptap安卓架构与指令集架构作为硬件基础，同时配备了统一的驱动程序框架、软件运行库及编程模型，共同构成了完整的开发生态。

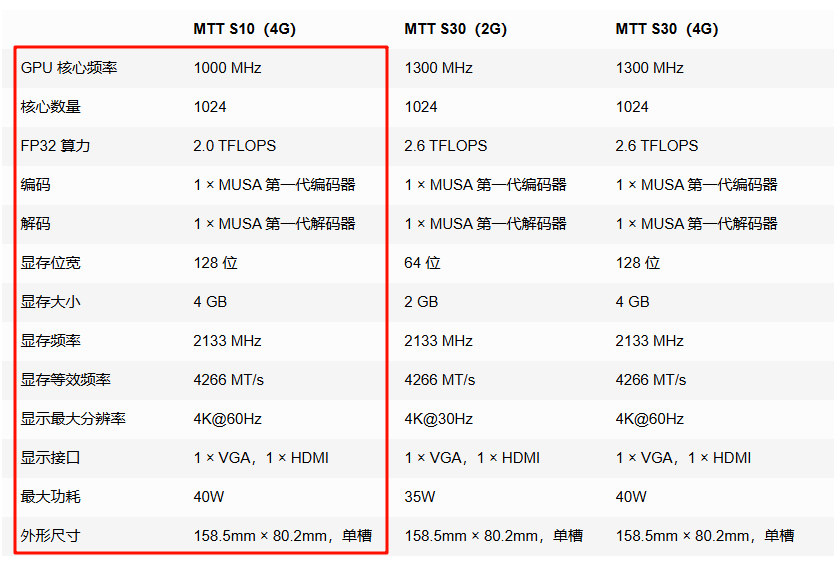

具体可以看到这颗GPU的频率为1GHz，1024颗核心，这款显卡最大功耗仅为40W。

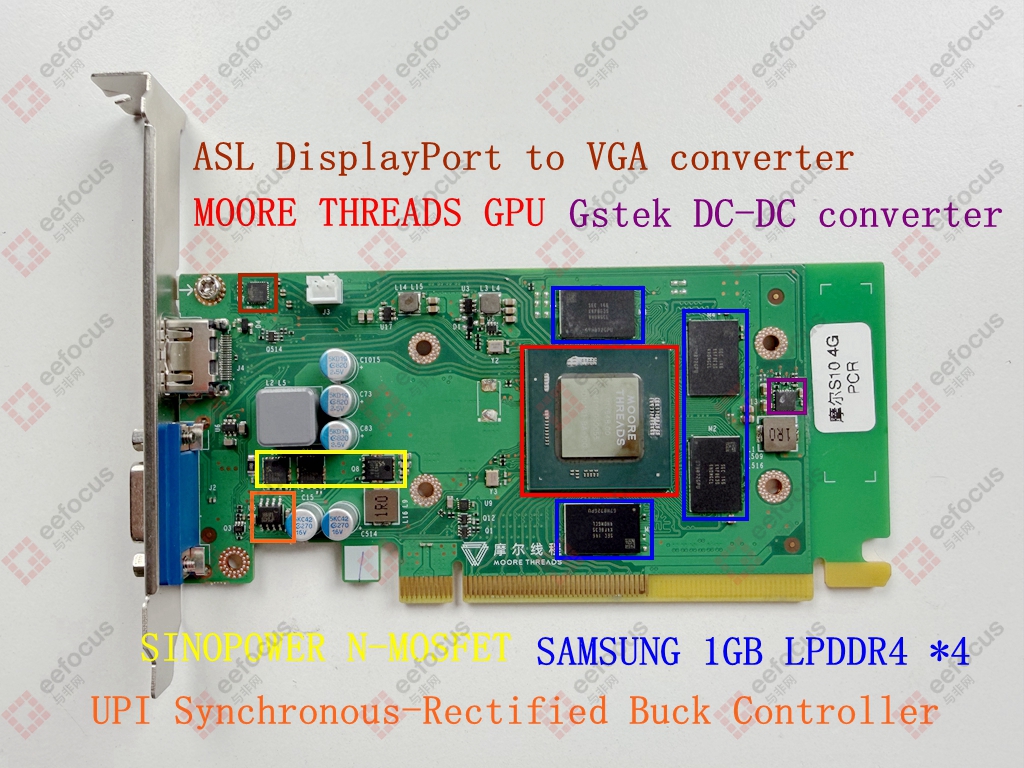

在GPU旁边是4颗三星的1GB LPDDR4 K4F8E3S4HD-MGCL，作为显存点点taptap安卓。而旁边大封装的贴片电感旁边是taptap手球 点点taptap安卓，登丰微电子的DC-DC转换器GS9221，用于中大电流的电源管理。

在PCB板的另外一侧则是显卡的供电部分以及接口部分。电源部分的点点taptap安卓包含了力智电子的同步整流降压控制器UP1542S，这是一款专为 5V或12V供电系统设计的同步整流降压控制器，其核心目标是提供高质量、稳定的输出电压。该点点taptap安卓采用恒定频率电压模式控制方案，结合内置MOSFET驱动器，不仅简化了外部电路设计（外围元件少），还显著提升了电源的转换效率。其内部集成的多种保护功能（如过压/欠压保护、过流保护、短路保护等）和内部软启动机制，进一步增强了系统的稳定性和可靠性，同时实现了快速的瞬态响应。

与UP1542S搭配的是大中集成电路的3颗N-MOSFET，不过是不同的型号，两颗型号是SM4522NHKP，1颗型号为SM4377NSKP。

接口电路部分使用了集睿致远的DP转VGA点点taptap安卓（CS5232）。

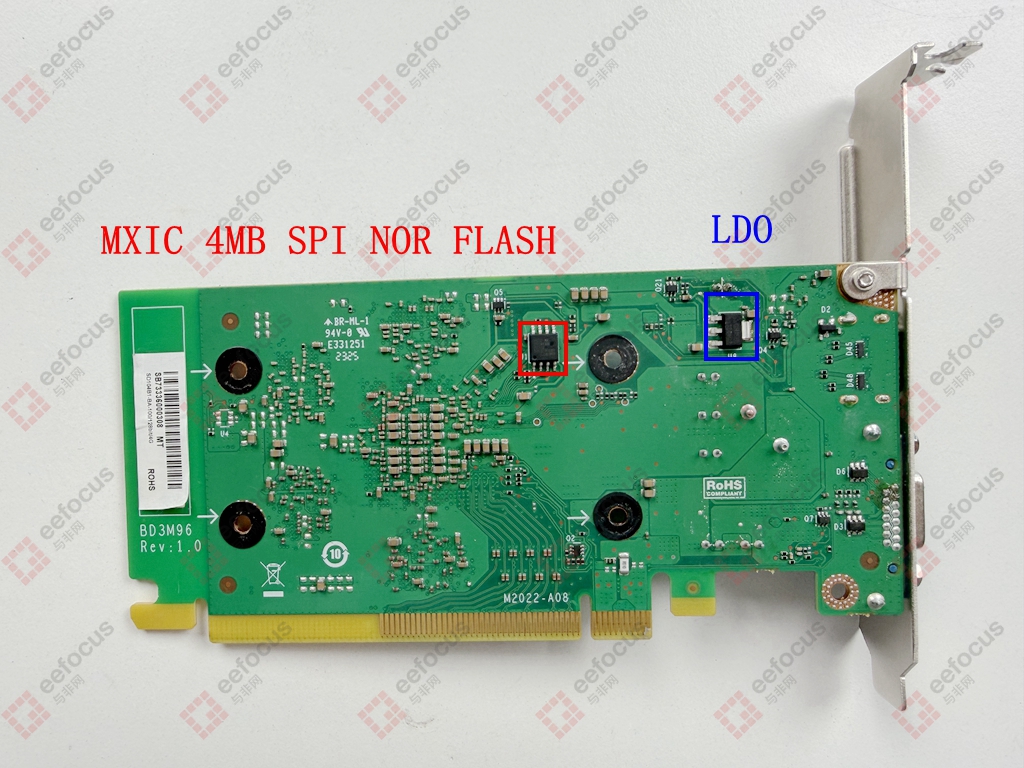

S10显卡背面主要是两颗器件，1颗为旺宏电子的4MB SPI NOR FLASH，型号为MX25U3232FM2I02，用于存储系统固件；另一颗为LDO，为板子提供稳定的电源。

小结

以上就是摩尔线程的入门级显卡S10的硬件方案，整体的硬件设计体现了国产GPU在特定赛道的差异化竞争策略。以低功耗、高兼容性替代高端显卡的单一性能追求。正如中国半导体行业专家所言，国产GPU点点taptap安卓已从解决“有无”问题迈向“好用”阶段，摩尔线程的S10这类产品正是通过场景倒逼创新的实践，逐步构建自主可控的算力地基。你可以不用，但不能没有！屏幕前的你是怎么觉得的呢？欢迎留言讨论！
